FLEXWAVE- Hochpräzise Spannungswellengetriebe

FLEXWAVE ist ein kompaktes Untersetzungsgetriebe, das spielfrei ist und eine außergewöhnliche Positioniergenauigkeit, Drehmomentdichte und Wiederholbarkeit bietet. FLEXWAVE besteht aus drei internen Elementen - dem Flexspline, dem Circular Spline und dem Wellengenerator. Die Elastizitätseigenschaften des Flexspline und die Verzahnungsdifferenz zwischen dem Flexspline und dem Circular Spline führen zu seinen einzigartigen Untersetzungseigenschaften.

FLEXWAVE ist in verschiedenen Formen erhältlich, darunter Komponentensätze, einfache geschlossene Baugruppen und komplette Getriebe. Cup-, Hat-, Voll- und Hohleingangswellenkonfigurationen bieten den Ingenieuren echte Freiheit bei der Konstruktion. FLEXWAVE ist auch in ultraflachen und drehmomentverstärkten Varianten, für Anwendungen mit hohen Anforderungen an Kompaktheit und Leistung, verfügbar. Die Abmessungen sind gegen Industriestandards austauschbar, was die Implementierung in bestehende Anlagen erleichtert. Im Vergleich zu anderen Getriebetechnologien bietet FLEXWAVE die folgenden Vorteile:

Außergewöhnliche Wiederhol- und Positioniergenauigkeit
Spielfrei
Hohe Drehmomentdichte
Hoher Wirkungsgrad
Hohe Untersetzungsverhältnisse in einer einzigen Stufe
Leicht und kompakt
Hohe Torsionssteifigkeit
Vollständig rückwärtig antreibbar

Diese Eigenschaften machen FLEXWAVE zur ersten Wahl für Anwendungen in den Bereichen Robotik, Werkzeugmaschinen, Medizintechnik, Halbleiterfertigung, Satellitenkommunikation und Montageautomation.

Kompaktes Wellgetriebe für präzise Steuerung: https://www.youtube.com/watch?v=M5eK4TCxAAQ

FLEXWAVE- Hochpräzise Spannungswellengetriebe

FLEXWAVE Flyer

PDF, 2.23MB

Baureihe WPC

Komponenten-Einbausatz
Der Komponenten-Einbausatz enthält das Kernstück des Wellgetriebes ohne weitere Komponenten wie z.B. zusätzliche Lagerung, Gehäuse oder spezielle Eingangs- oder Ausgangskonfigurationen.

Eigenschaften der Serie

Einfachste und flexibelste Designausführung
Kostengünstig bei hohen Stückzahlen
Ermöglicht vollständige Integration in Geräte
Kompakteste aller Serien
Option für erhöhtes Drehmoment verfügbar

Baureihe WPS

Einfache geschlossene Baugruppe
Die einfache geschlossene Baugruppe enthält die Kernelemente des Wellgetriebes mit zusätzlicher Kreuzrollenlagerung. Es ist kein Gehäuse vorgesehen, sodass der Konstrukteur die Elemente in die Unterkonstruktion seiner Anlage integrieren muss.

Eigenschaften der Serie

Selbsttragende Abtriebslagerung
Vielseitig, um eine vollständige Integration zu ermöglichen
Vielfältige Montageoptionen für den Abtrieb
Kompakte Bauweise
Option für erhöhtes Drehmoment verfügbar

Baureihe WPU

Komplette Baugruppe
Die Kernelemente des Wellgetriebes und das Kreuzrollenlager sind in dieser Baureihe vollständig in ein Gehäuse integriert. Ebenfalls enthalten ist ein Abtriebsflansch, der eine Vielzahl von Montagekonfigurationen ermöglicht. Die komplette Baugruppe kann teilweise in Maschinen integriert werden.

Eigenschaften der Serie

Vereinfachte Konfiguration für die Installation
Eine eigenständige, strukturell starre Baugruppe
Selbsttragendes Ausgangsteil
Hohlwelle, Vollwelle oder Flanschanbau eingangseitig
Option für erhöhtes Drehmoment verfügbar

FLEXWAVE Baureihe 100

Neue Größe 100

Kontinuierlicher Fortschritt durch die Erweiterung des Sortiments.

Das große, leistungsstarke und hochpräzise FLEXWAVE - Untersetzungsgetriebe für anspruchsvolle Anwendungen.

FLEXWAVE Baureihe 100

PDF, 2.06MB

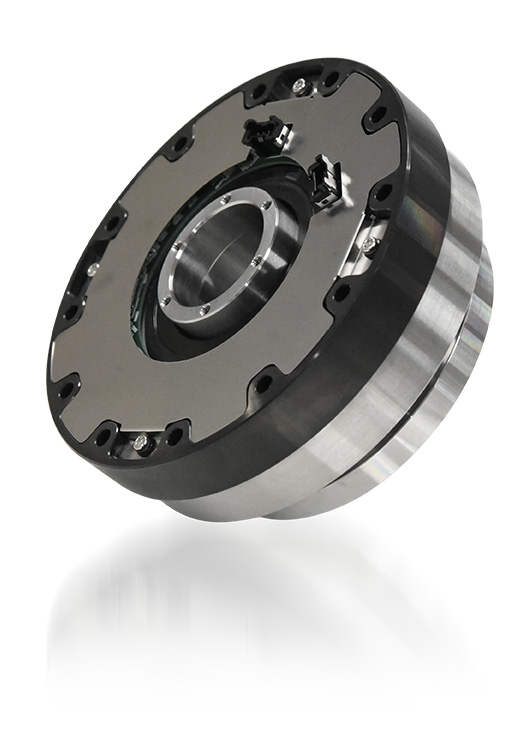

Smart FLEXWAVE

Untersetzungsgetriebe mit eingebautem Multi-Sensor

Integrierte Multi-Sensor-Getriebe maximieren Ihre Produktions- und Automatisierungskapazitäten.
Mit ihrem kompakten, leichten Design fügen sie sich nahtlos in anspruchsvollste Anwendungen ein und
sparen dabei wertvollen Einbauraum.
