FLEXWAVE- Wellgetriebe-Technologie
FLEXWAVE ist ein kompaktes Untersetzungsgetriebe, das spielfrei ist und eine außergewöhnliche Positioniergenauigkeit, Drehmomentdichte und Wiederholbarkeit bietet. FLEXWAVE besteht aus drei internen Elementen - dem Flexspline, dem Circular Spline und dem Wellengenerator. Die Elastizitätseigenschaften des Flexspline und die Verzahnungsdifferenz zwischen dem Flexspline und dem Circular Spline führen zu seinen einzigartigen Untersetzungseigenschaften.
FLEXWAVE ist in verschiedenen Formen erhältlich, darunter Komponentensätze, einfache geschlossene Baugruppen und komplette Getriebe. Cup-, Hat-, Voll- und Hohleingangswellenkonfigurationen bieten den Ingenieuren echte Freiheit bei der Konstruktion. FLEXWAVE ist auch in ultraflachen und drehmomentverstärkten Varianten, für Anwendungen mit hohen Anforderungen an Kompaktheit und Leistung, verfügbar. Die Abmessungen sind gegen Industriestandards austauschbar, was die Implementierung in bestehende Anlagen erleichtert. Im Vergleich zu anderen Getriebetechnologien bietet FLEXWAVE die folgenden Vorteile:
- Außergewöhnliche Wiederhol- und Positioniergenauigkeit
- Spielfrei
- Hohe Drehmomentdichte
- Hoher Wirkungsgrad
- Hohe Untersetzungsverhältnisse in einer einzigen Stufe
- Leicht und kompakt
- Hohe Torsionssteifigkeit
- Vollständig rückwärtig antreibbar
Diese Eigenschaften machen FLEXWAVE zur ersten Wahl für Anwendungen in den Bereichen Robotik, Werkzeugmaschinen, Medizintechnik, Halbleiterfertigung, Satellitenkommunikation und Montageautomation.
PDF, 5.72MB

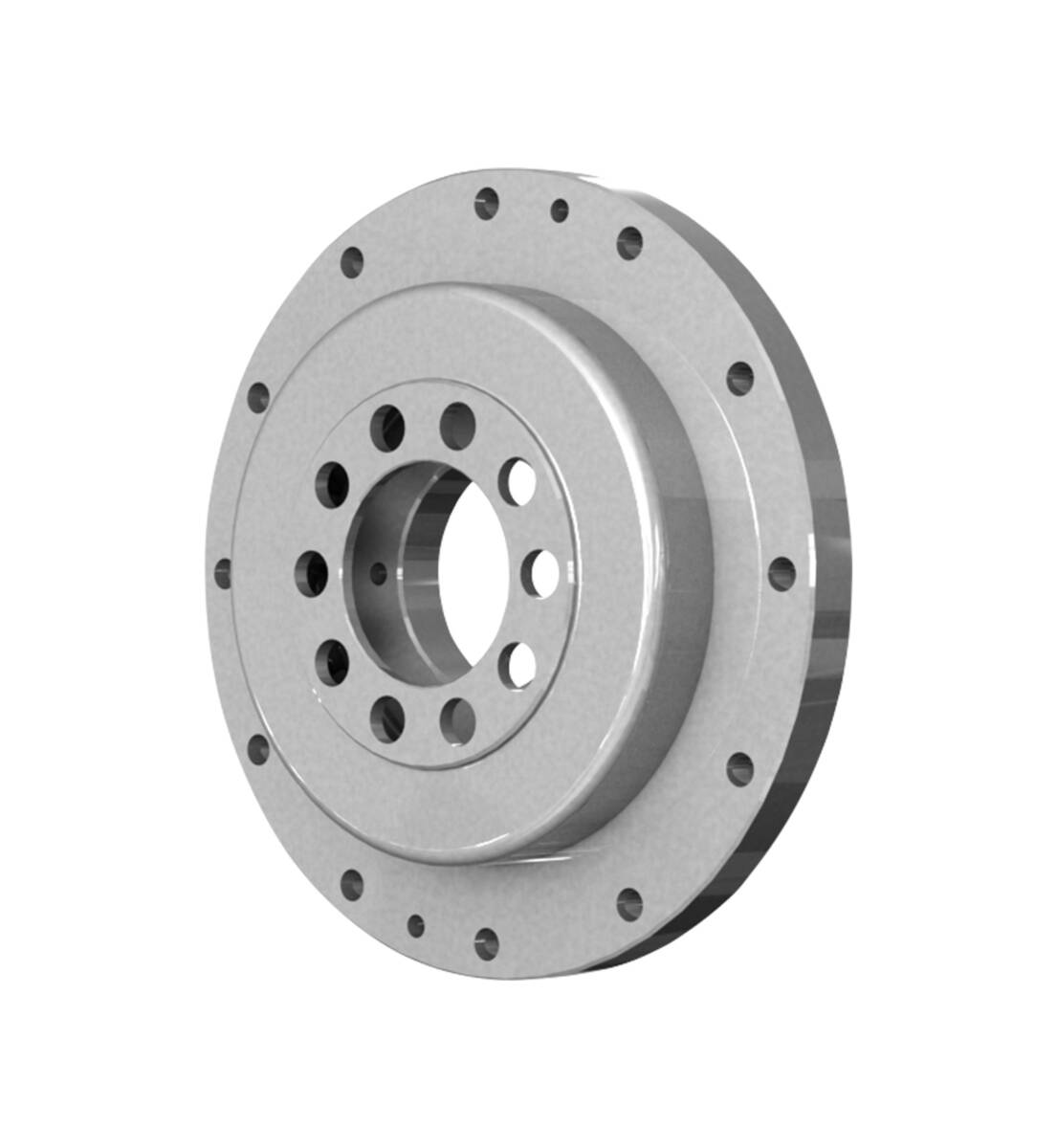

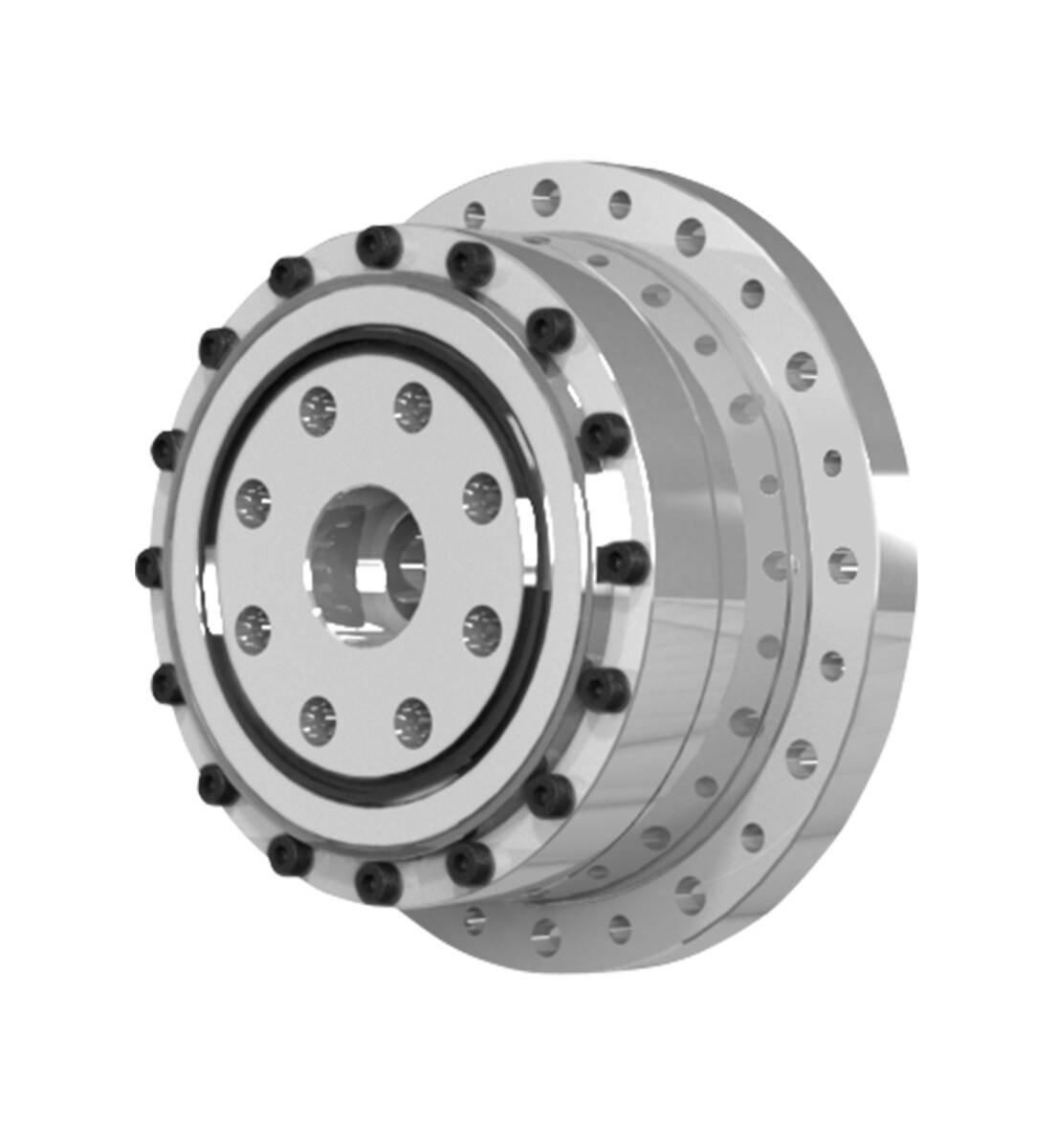

Baureihe WPC
Komponenten-Einbausatz
Der Komponenten-Einbausatz enthält das Kernstück des Wellgetriebes ohne weitere Komponenten wie z.B. zusätzliche Lagerung, Gehäuse oder spezielle Eingangs- oder Ausgangskonfigurationen.
Eigenschaften der Serie
- Einfachste und flexibelste Designausführung
- Kostengünstig bei hohen Stückzahlen
- Ermöglicht vollständige Integration in Geräte
- Kompakteste aller Serien
- Option für erhöhtes Drehmoment verfügbar

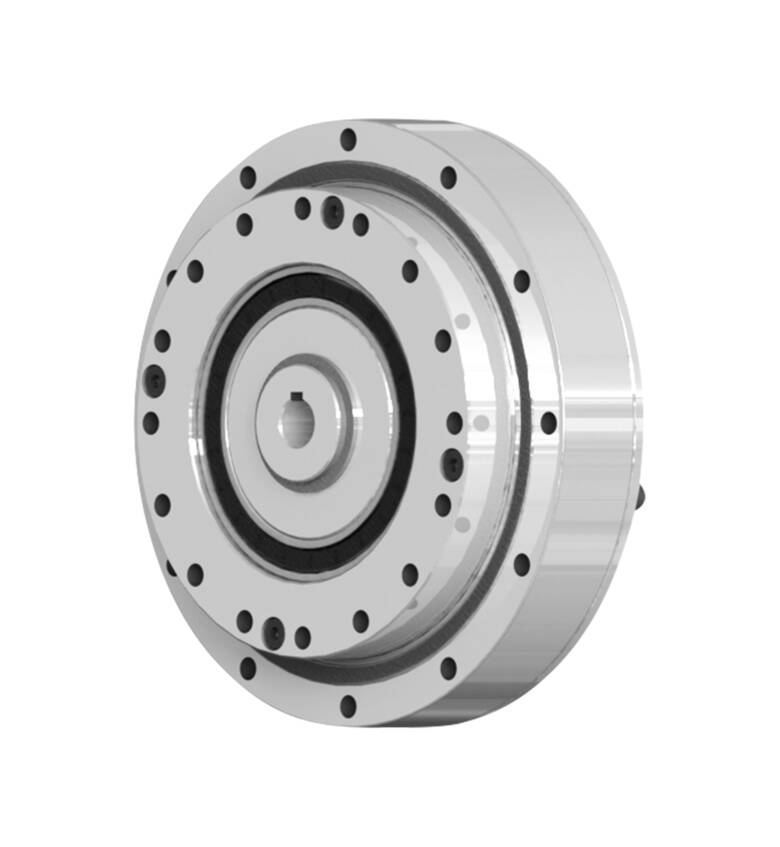

Baureihe WPS
Einfache geschlossene Baugruppe
Die einfache geschlossene Baugruppe enthält die Kernelemente des Wellgetriebes mit zusätzlicher Kreuzrollenlagerung. Es ist kein Gehäuse vorgesehen, sodass der Konstrukteur die Elemente in die Unterkonstruktion seiner Anlage integrieren muss.
Eigenschaften der Serie
- Selbsttragende Abtriebslagerung
- Vielseitig, um eine vollständige Integration zu ermöglichen
- Vielfältige Montageoptionen für den Abtrieb
- Kompakte Bauweise
- Option für erhöhtes Drehmoment verfügbar

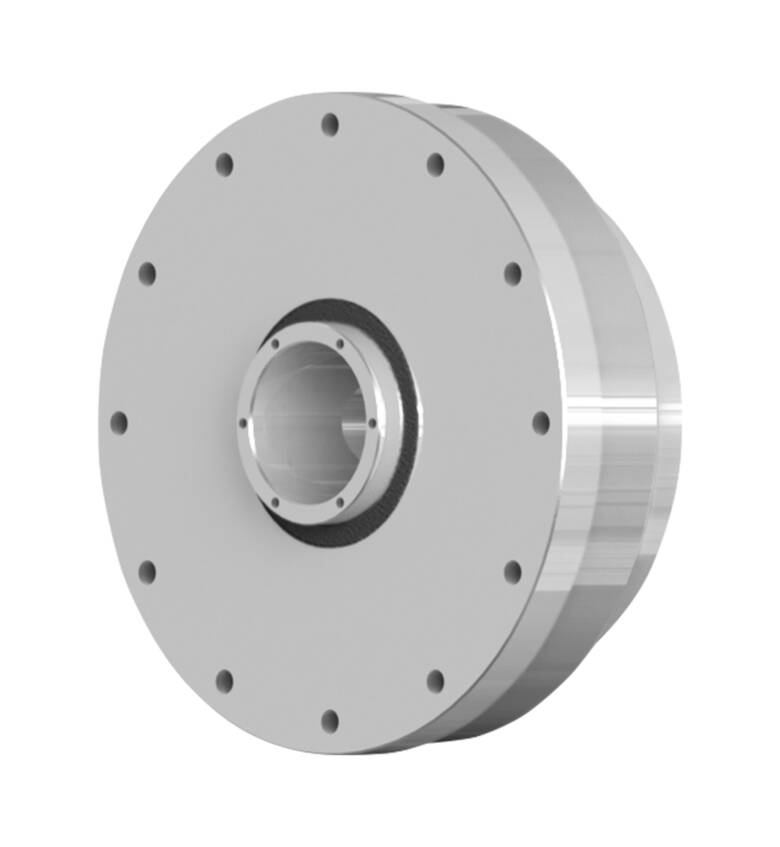

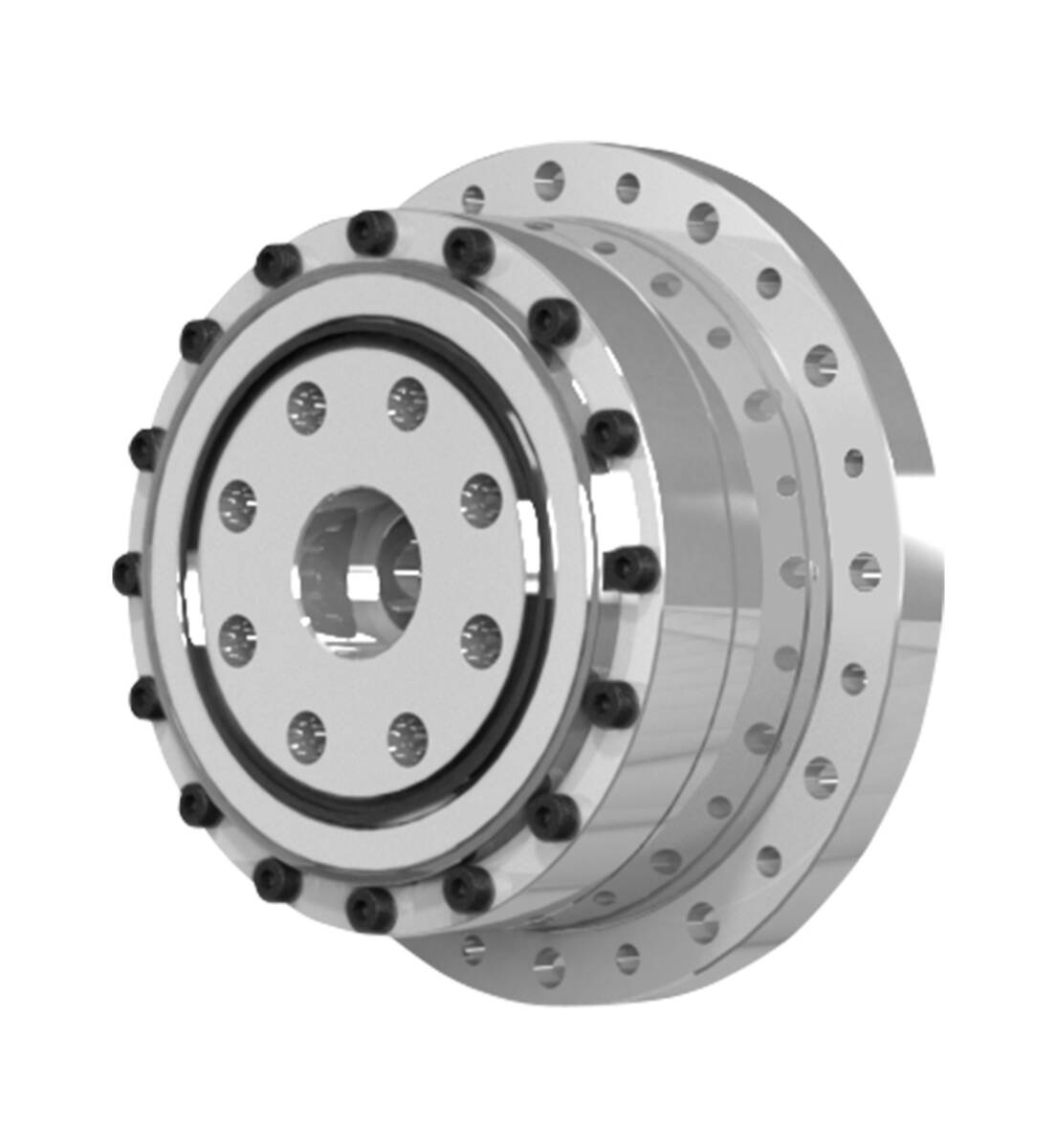

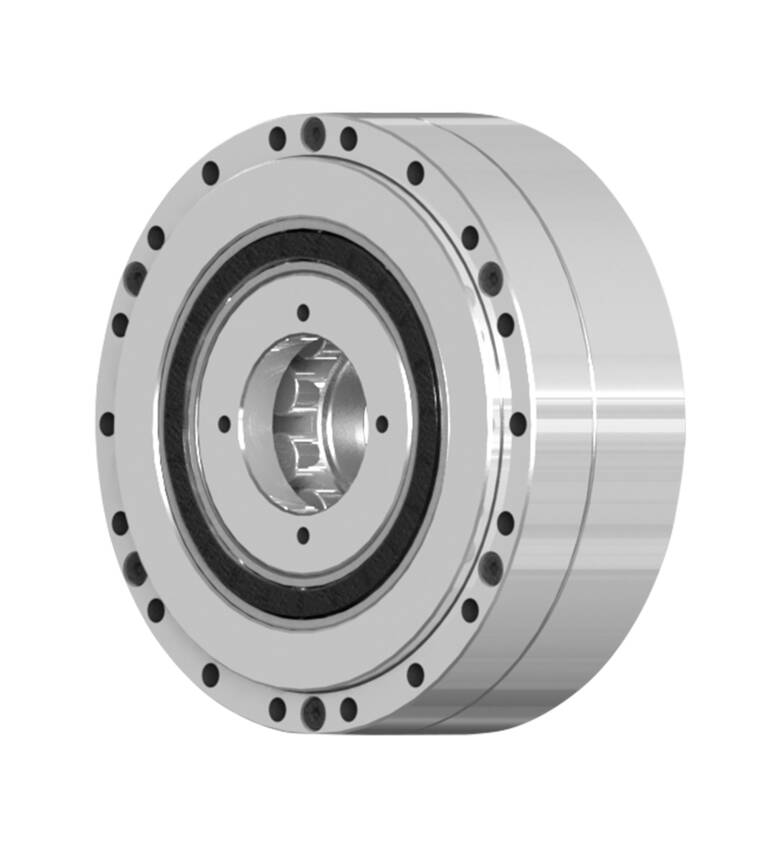

Baureihe WPU
Komplette Baugruppe
Die Kernelemente des Wellgetriebes und das Kreuzrollenlager sind in dieser Baureihe vollständig in ein Gehäuse integriert. Ebenfalls enthalten ist ein Abtriebsflansch, der eine Vielzahl von Montagekonfigurationen ermöglicht. Die komplette Baugruppe kann teilweise in Maschinen integriert werden.
Eigenschaften der Serie
- Vereinfachte Konfiguration für die Installation
- Eine eigenständige, strukturell starre Baugruppe
- Selbsttragendes Ausgangsteil
- Hohlwelle, Vollwelle oder Flanschanbau eingangseitig
- Option für erhöhtes Drehmoment verfügbar
Baureihe WPG
Die Getriebe der WPG-Serie kombinieren die branchenübliche Genauigkeit, Wiederholbarkeit und das Drehmoment-Gewichts-Verhältnis unserer WPU-Wellgetriebe mit der Modularität, Installationsfreundlichkeit und dem universellen Motoranbau der VR-Planetengetriebe Produkte.
Das Ergebnis ist ein kompaktes, vielseitiges, spielfreies Getriebe in 5 Baugrößen mit einem Übersetzungsverhältnis von bis zu 160:1 in einer einzigen Stufe.
Das WPG kann in eine breite Palette von Robotik-, Werkzeugmaschinen- und allgemeinen Automatisierungsanwendungen integriert werden und ermöglicht es auch Kunden mit begrenzter Erfahrung oder Integrationsfähigkeit, eine Standardlösung einzusetzen und ihr Produkt schneller als je zuvor auf den Markt zu bringen.
